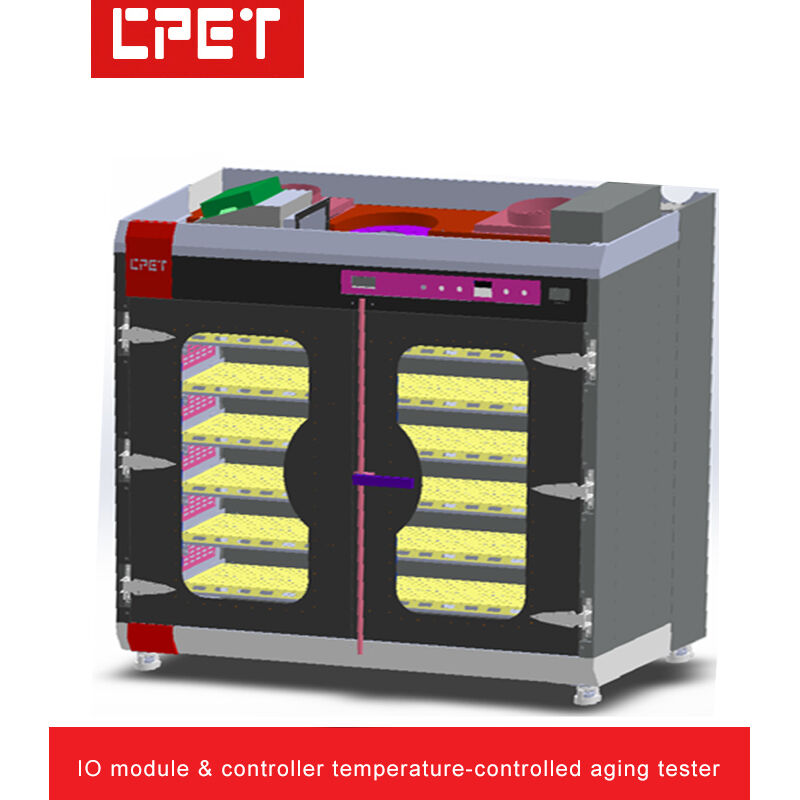

| 1 | Penuaan Cabinet Penampilan & Struktur Ringkasan: |
| A | Jumlah produk penuaan: | Setiap kabinet penuaan dapat usia 24 PCS dari 4-16 saluran produk output, 12 PCS dari 17-32 saluran produk output (2 saluran output secara paralel) |
| B | Dimensi peralatan (mm): | Kabinet penuaan tunggal: L2050mm x W1200mm x H2200mm (perkiraan, dimensi aktual sesuai dengan persyaratan desain). |
|
|
| C | Jumlah lapisan troli: | 6 lapisan, 4 produk PCS per lapisan |
| D | Ketinggian dan lebar lapisan troli: | Lebar lapisan 320mm, tinggi 170mm |
| E | Bahan Struktur Trolley: | 2Plat baja bergelombang dingin tebal 0,0 mm, referensi tampilan desain industri |
| F | Metode pendinginan area beban: | Kipas pembuangan suhu tinggi atas, tipe pembuangan atas |
| G | Metode Isolasi Antar Lapisan & Anti-statis: | Epoxy laminate dengan lubang pendingin |
| H | Jenis Struktur Trolley: | Beban yang ditempatkan di area produk, isolasi depan-belakang |
| Aku | Struktur Kontrol Suhu: | Daerah produk terkontrol suhu, pemanasan suhu rendah, knalpot suhu tinggi |
| 2 | Pengantar Proyek |
| A | Metode Kontrol Modul: | Komunikasi RS485, host PC komunikasi RS232 |
| B | Pemasangan beban ERS: | 3-120V/0.2-10A/150W/8CH (lihat spesifikasi untuk rincian) |
| C | Metode isolasi modul pemulihan energi: | Saluran modul beban elektronik menggunakan isolasi optik (komunikasi dan isolasi daya) |
| D | Mode Pemuatan Modul Pemulihan Energi: | Modus beban CC, CV, CR, CP |
| E | Arsitektur Desain Modul Pemulihan Energi: | Desain umur panjang (properti intelektual) |
| F | Konfigurasi modul yang dapat diprogram beban, Inverter & DC: | CP8530 x 24 (1 PCS produk per 1 PCS beban) / CP5312A x 8 (3 PCS produk per 1 PCS inverter)
Modul yang dapat diprogram DC: 20KW/200A 8-120V x 3 (8 PCS produk per 1 PCS DC modul yang dapat diprogram) |
|
|
| G | Komunikasi produk: | Setiap produk dilengkapi dengan 1 saluran CAN2.0 |
| H | Efisiensi Penghematan Energi: | Sekitar 60-80% (tergantung pada tingkat tegangan input produk) |
| 3 | Power Penuaan Trolley Kontrol Listrik & Kontrol Suhu Perangkat Ringkasan: |
| A | Metode kabel: | Daya input AC dengan soket industri 15A (8 pcs per lapisan), terminal output DC: konektor colokan pisang (lihat halaman P7 untuk rincian) |
| B | Tombol Fungsi Panel: | Input tegangan AC & tampilan arus, switch start, switch darurat berhenti |
| C | Keakuratan kontrol suhu area produk: | Area produk penuaan yang dikontrol suhu, diatur dari +5C ke 85C. Keakuratan suhu +/-5C |
| D | Prinsip Kontrol Suhu Area Produk: | Pemanasan suhu rendah, knalpot suhu tinggi |
| E | Metode Distribusi dan Kontrol Daya Trolley: | 380V tiga fase distribusi listrik lima kawat, pemantauan PC dan kontrol listrik manual |
| F | Kapasitas Distribusi Daya Trolley: | 150W x 384 unit / 0,8 ~ = 72KW, diuji efisiensi produk dihitung pada 80%, penuaan kabinet self power supply, pemanasan & tenaga knalpot 9KW |
| G | Metode Kontrol Masuk: | Kontrol program otomatis |
| H | Perlindungan keamanan kabinet penuaan: | Perlindungan grounding peralatan, perlindungan switch kebocoran, alarm asap |
| Aku | Konfigurasi Control Cabinet Host & Display: | 1. PC industri: ASUS PC industri, model D701MER, CPU I3-14100, RAM 8G DDR5, penyimpanan 1T HDD + 256G SSD, OS WIN11 PRO, catu daya 180W (ASUS)
2. Tampilan: Acer K222HQL, 21,5 inci, resolusi 1920x1080 LED monitor, antarmuka VGA |
|
|
|
|
| 4 | Ringkasan fungsi utama sistem: |
| A | Cocok untuk pengontrol/module IO yang tua, catu daya server, catu daya PC, adaptor, dll. |
| B | Perangkat lunak pemantauan penuaan bebas dengan suhu terkontrol, dengan hak kekayaan intelektual independen dan tanpa risiko hukum |
| C | Modul beban elektronik yang dapat diprogram memantau tegangan output, arus, daya dan parameter lainnya |
| D | Perangkat lunak pemantauan penuaan termasuk layanan upgrade, skalabilitas yang kuat menghemat investasi peralatan berulang |
| E | Parameter penuaan, pengaturan waktu, pengeditan urutan ON / OFF (tes daya produk on / off), mendukung switching tegangan otomatis, transformasi beban dan fungsi yang dapat diprogram lainnya |
| F | Penutupan otomatis berkala setelah penuaan selesai, nyaman untuk operasi tanpa pengawasan |
| G | PC secara otomatis menampilkan lulus / gagal produk daya yang diuji, tampilan jendela multi-trolley untuk manajemen terpusat, menghemat operator dan meningkatkan efisiensi produksi |
| H | PC menyimpan laporan data penuaan, parameter proses dapat dilacak; juga mendukung pemindaian barcode dan upload sistem MES |
| Aku | RS232 ke RS485 menggunakan konverter opto-isolated, meningkatkan keandalan komunikasi dan mencegah kerusakan petir pada peralatan |
| J | Setiap PC (kabinet kontrol) dapat secara bersamaan memantau beberapa kabinet penuaan (desain saat ini: 1 kabinet kontrol mendukung 4 kabinet penuaan) |
| K | Smart meter energi, perangkat lunak sistem secara otomatis mengumpulkan dan memantau beban energi yang dipulihkan, energi yang sebenarnya dikonsumsi, konsumsi daya total dan secara otomatis menghitung efisiensi pemulihan |
| L | Mendukung pengunggahan sistem MES (pengunggahan aktif), pemasangan stasiun otomatis, pengunggahan kunci cacat otomatis, pengambilan otomatis parameter penuaan dengan barcode produk |
| M | Perangkat lunak pemantauan penuaan daya dengan dokumentasi bantuan built-in untuk panduan operasi instan |
| N | Tegangan input kabinet penuaan: AC380V tiga fase. tegangan input kabinet kontrol: AC220V satu fase |
