| 1 |

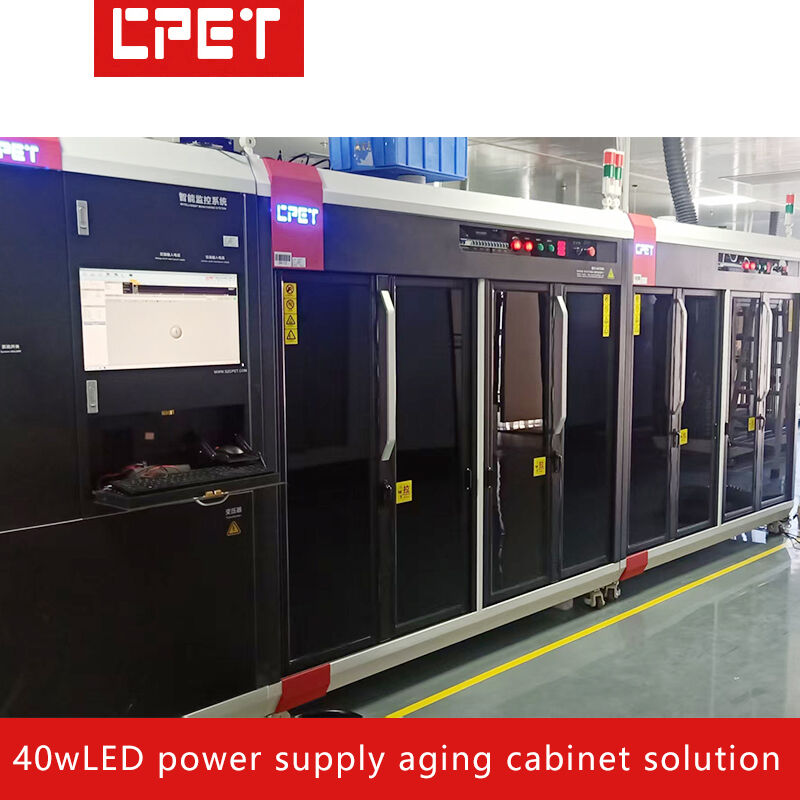

Pengantar singkat tentang penampilan dan struktur troli penuaan daya: |
| A |
Ukuran troli (mm): |
L2050*W880*H1900 |
| B |
Jumlah lapisan: |
6 |
| C |
Tinggi, lebar: |
Tinggi 170mm, lebar 320mm |
| D |
Bahan: |
Lembaran gulung dingin |
| E |
Metode pembuangan panas untuk area beban: |
Kipas pembuangan turbin atas bertipe pembuangan atas (nyaman untuk kontrol suhu sekitar), dengan area beban terisolasi dari area produk, dan saluran udara dingin dan panas juga terisolasi |
| F |
Metode isolasi antar lapisan dan anti-statis: |
Papan isolasi epoksi dengan lubang pembuangan panas di permukaan |
| G |
Bentuk struktur pelat lapisan: |
Lapisan ke-4 dan ke-5 dapat dibalik untuk operasi bagian bawah yang nyaman |
| H |
Struktur pintu geser aluminium yang terlihat: |
Area produk ditutup dengan pintu kaca isolasi lipat berlapis ganda |
| I |
Lain-lain: |
Perlengkapan pencahayaan dipasang di area produk lemari penuaan untuk memfasilitasi operasi |
| 2 |
Pengantar konfigurasi modul beban elektronik, daya catu daya yang diuji, dan jumlah item penuaan: |
| A |
Mode kontrol modul beban elektronik: |
Mode komunikasi RS485, mode komunikasi RS232 komputer atas |
| B |
Pasang model modul beban elektronik: |
CP8108(2-500V,0.2-10A/CH) |
| C |
Mode isolasi modul beban elektronik: |
Saluran modul beban elektronik mengadopsi isolasi fotoelektrik (isolasi komunikasi dan catu daya). |
| D |
Jumlah modul beban elektronik yang dipasang: |
Ada 5 unit yang dipasang di setiap lapisan area beban, dengan total 6 lapisan. Total 30 unit dipasang di seluruh kendaraan. |
| E |
Mode pemuatan beban elektronik: |
Dalam mode CC/CV/CR/CP/LED, saluran dapat digunakan secara paralel dalam mode apa pun |
| F |
Arsitektur desain beban elektronik: |
Tanpa kapasitor elektrolitik, tanpa relai, skema desain umur panjang (dengan hak kekayaan intelektual independen) |
| G |
Jumlah saluran modul beban elektronik: |
8CH (8 saluran) |
| H |
Daya pengenal saluran tunggal modul beban: |
Catu daya tunggal 40W/CH untuk pengukuran dengan daya kurang dari 100W |
| I |
Jumlah produk penuaan saluran ganda paralel: |
240 unit catu daya dengan daya 40W/10A atau kurang |
| 3 |
Pengantar perangkat kontrol elektronik dan kontrol suhu troli penuaan daya: |
| A |
Metode pengkabelan: |
Port AC: Kabel seluler + penjepit speaker; Port DC: 5.5*2.1/5.5*2.5/4.0*1.75/3.5*1.35, masing-masing satu soket betina 4DC + sakelar paralel + penjepit speaker |
| B |
Tombol fungsi panel: |
Tampilan tegangan AC input, sakelar start, sakelar berhenti darurat |
| C |
Akurasi kontrol suhu di area produk: |
Rentang kontrol suhu: Suhu ruangan hingga 55°C, ±5°C |
| D |
Prinsip kontrol suhu area produk: |
Pemanasan suhu rendah, pembuangan suhu berlebih |
| E |
Metode distribusi dan kontrol daya untuk troli: |
Distribusi daya tiga fase lima kabel 220V; Pemantauan komputer dan kontrol elektronik manual |
| F |
Distribusi daya troli: |
100W*192 unit /0.80=24KW. Efisiensi catu daya yang diuji dihitung pada 80% |
| G |
Mode kontrol: |
Sistem kontrol listrik memiliki peralihan manual/otomatis. Selama penuaan, dipantau secara real-time oleh komputer. Kabinet kontrol mengambil tiga fase 380V dan mengeluarkan 90V/120V/240V/277V, secara bersamaan mengontrol 4 lemari penuaan (opsional untuk pelanggan) |
| H |
Perangkat insulasi termal: |
Area produk dilengkapi dengan pintu kaca temper bingkai aluminium dan saluran udara di kedua sisi |
| I |
Perlindungan keselamatan: |
Perlindungan grounding peralatan, perlindungan sakelar kebocoran, alarm asap dan perlindungan mati daya otomatis, dll. |
| 4 |
Pengantar fungsi utama sistem: |
| A |
Berlaku untuk catu daya LED, adaptor daya, pengisi daya, catu daya switching, dan catu daya kontrol industri |
| B |
Konfigurasi gratis perangkat lunak pemantauan khusus penuaan catu daya yang dikembangkan sendiri, dengan hak kekayaan intelektual independen dan tanpa risiko hukum |
| C |
Tegangan terminal output, parameter arus dan daya dipantau menggunakan modul beban elektronik yang dapat diprogram |
| D |
Perangkat lunak pemantauan khusus penuaan menikmati layanan pembaruan gratis dan memiliki skalabilitas yang kuat, menghemat investasi berulang pada peralatan |
| E |
Parameter penuaan dapat diatur untuk seluruh kendaraan, seluruh lapisan, dan produk individual |
| F |
Parameter penuaan, pengaturan waktu, pengeditan waktu ON/OFF (untuk uji on-off produk yang diuji), dukungan untuk peralihan tegangan otomatis, transformasi beban, dan fungsi lainnya dapat diprogram |
| G |
Fungsi mematikan catu daya secara otomatis dan berkala saat penuaan catu daya yang diuji berakhir nyaman untuk operasi tanpa pengawasan |
| H |
Komputer secara otomatis menampilkan kualitas produk catu daya yang diuji. Jendela menampilkan banyak kendaraan untuk manajemen terpusat, menghemat operator dan meningkatkan efisiensi produksi |
| I |
Komputer dapat menyimpan laporan data penuaan catu daya yang diuji, dan parameter proses catu daya yang diuji mudah dilacak. Selain itu, fitur pemindaian barcode dan mendukung unggahan sistem MES |
| J |
RS485 menggunakan konverter isolasi fotoelektrik untuk meningkatkan keandalan komunikasi dan mencegah kerusakan peralatan akibat sambaran petir |
| K |
Setiap komputer dapat memantau 18 perangkat secara bersamaan. (Setiap port serial dapat dihubungkan ke 63 perangkat budak, dan setiap komputer mendukung maksimal 18 port serial.) |
| L |
Perangkat lunak pemantauan penuaan daya dilengkapi dengan dokumentasi bantuan bawaan, memfasilitasi penyelesaian pertanyaan operasional segera |
